Controlador de Carga Solar MPPT Gerenciável 12-24-48v 60A Volt

Controlador de Carga Solar MPPT Gerenciável 12-24-48v 60A Volt




COD:. 51.01.008




Criado para operar em sistemas fotovoltaicos OFF-GRID, possui uma avançada tecnologia MPPT (maximum power point tracking), que controla o ponto máximo de potência dos painéis fotovoltaicos para fornecer o máximo de potência disponível, garantido maior eficiência energética para o carregamento das baterias. Possui Interface Web para configuração e acesso as informações do dispositivo, compatível com todos os browsers que suportam HTML5 e JavaScript. O Controlador de Carga Solar MPPT Gerenciável Volt funciona como uma central elétrica do sistema solar OFF-GRID, fazendo a gerência da carga da bateria. Conta com duas saídas de contato seco, uma destinada para alimentação de cargas e outra multifuncional, podendo ser utilizada para acionamentos de dispositivos como gerador, carregador de baterias externo, lâmpada e etc. Conta também com uma entrada de sensor de temperatura externa, para monitoramento da temperatura do banco de bateria.

APLICAÇÕES:
? Equipamentos de internet e telefonia rural;
? Sistemas de emergência;
? Telecomunicações em geral;
? Sistemas fotovoltaicos de pequeno e médio porte;
? Eletrificação de casas, sítios e fazendas distantes da rede elétrica;
? Iluminação de vias públicas e iluminação residencial.

FUNCIONAMENTO:
Trabalha com protocolo SNMP e interface Web para configuração, controle e visualização dos parâmetros do controlador, bateria e painel solar. Funciona com tensão de alimentação de 12, 24 e 48Vdc no banco de baterias e painel solar com tensão de circuito aberto até 140Vdc. O algoritmo de Maximum Power Point Tracking (MPPT), incorporado ao controlador foi projetado para maximizar a coleta de energia a partir do painel solar fotovoltaico. Esta tecnologia ajusta constantemente o ponto de operação dos painéis para garantir que ele permaneça no ponto de energia máximo. Quando há luz solar suficiente, o controlador utiliza a potência dos painéis para carregar o banco de baterias. Em períodos noturnos sem geração de energia, a bateria que foi carregada durante o dia assume e mantém o sistema alimentado, tornando-o ininterrupto. Possui 2 Led?s verdes indicativos que demonstram a presença do sistema solar e estado do Relé e 1 Led RGB que indica o estado de operação do Controlador: Carga, descarga, bateria carregada, bateria descarregada.

TECNOLOGIA DE RASTREAMENTO DO PONTO MÁXIMO DE POTÊNCIA:
Os painéis fotovoltaicos apresentam uma característica de não linearidade por isso apresentam um ponto de máxima energia de saída em sua curva. Controladores convencionais como controladores PWM, não operam no ponto de máxima potência, podendo não aproveitar a energia máxima disponível. Já o controlador de carga solar MPPT conta com a tecnologia de rastreamento do ponto máximo de energia, que encontra o melhor ponto e entrega a energia máxima às baterias. O algoritmo MPPT Volt ajusta constantemente o ponto de operação e localiza o ponto de máxima potência do painel solar, todo este processo de rastreio é feito automaticamente sem nenhuma necessidade de ajustes do usuário. A tecnologia MPPT aumentará a corrente de carga da bateria através do máximo ponto de potência. Assumindo-se a eficiência de conversão de 100% do sistema solar, podemos formular o sistema da seguinte forma:

- Potência de Entrada (Painel) = Potência de Saída + Potência de Bateria


A imagem da Curva Máximo Ponto de Potencia (segunda imagem), é a curva do ponto de máxima potência, a área sombreada é a faixa de carga do controlador carga tradicional (PWM), obviamente, notasse que o modo MPPT melhora o aproveitamento do recurso de energia solar. O controlador MPPT pode aumentar a eficiência de 20% a 30% em comparação com o controlador PWM, podendo variar devido a influência das circunstâncias ambientais e perdas energéticas.

O algoritmo MPPT utilizado no Controlador de Carga Solar MPPT Gerenciável Volt rastreia o ponto máxima de potência real de forma rápida e precisa, melhorando a taxa de utilização do painel e evitando desperdícios de recursos.

CARACTERÍSTICAS:
? Tecnologia avançada de monitoramento do ponto de potência máxima (MPPT), com eficiência maior que 99,5%;
? Velocidade de rastreamento ultra-rápida e eficiência de rastreamento garantidas.
? Uso de painéis solares com tensão de circuito aberto até 140Vdc;
? Detecção automática de tensão do sistema 12, 24 ou 48Vdc de acordo com a tensão do banco de baterias;
? Protocolo SNMP para monitoração;
? Interface web para gerenciamento online;
? Acesso via aplicativo;
? API Rest para integração com outros sistemas;
? Controle de carga com corrente máxima de 60A;
? Led?s indicadores para estado de carga das baterias, presença de painel;
? Entrada de sensor de temperatura externa Volt (6.02.007) para monitoramento de temperatura do banco de bateria;
? Uma saída de contato seco (NA/C/NF) para acionamento de dispositivos externos;
? Uma saída de contato seco (NA/C) para alimentação de cargas em tensão contínua com consumo de até 10A.

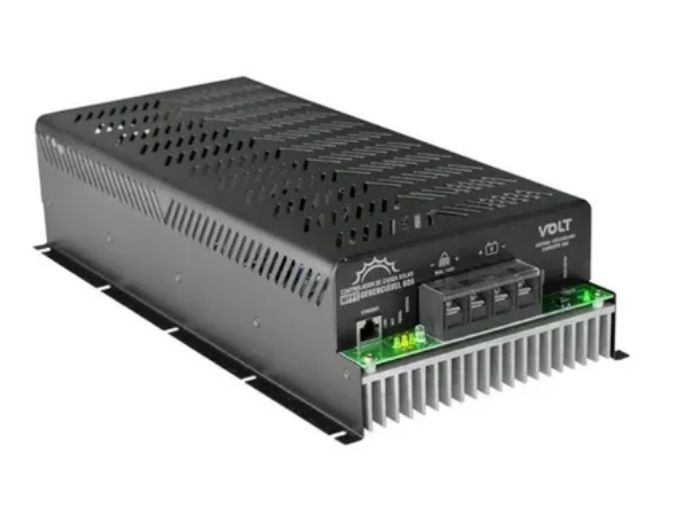

IMAGEM ILUSTRATIVA
