Disjuntor Caixa Moldada Tripolar 500a Steck
Cód.: 406470
Disjuntor de caixa moldada tripolar 500A 70kA (Icu máx.), da marca STECK, Protege circuitos de distribuição, motores elétricos, geradores e outros equipamentos elétricos.
Proporciona proteção térmica e magnética e o invólucro em caixa moldada blinda os componentes internos.
Indicado para aplicação que requer capacidade de interrupção (Icu) superior aos mini disjuntores.
ESPECIFICAÇÕES TÉCNICAS
Corrente Nominal (In): 500 Ampères
Tensão de Operação Nominal (Ue): De 400 a 415 Volts a 50/60 Hertz
Tensão Suportável de Impulso Nominal (Uimp): 8 kV
Categoria de Utilização: Cat. A + 40ºC
Polos: 3 Polos
Frame: 630
Capacidade de Interrupção de Corrente de Curto (Icu):
De 220 a 240V: 70 kA
De 400 a 415V: 50 kA
A 440V: 42 kA
A 500V: 25 kA
A 690V: 10kA
Capacidade de Interrupção de Corrente de Curto (Ics):
De 220 a 240V: 35 kA
De 400 a 415V: 30 kA
A 440V: 21 kA
A 500V: 12,5 kA
A 690V: 5kA
DIMENSÕES
Altura: 257 mm
Largura: 150 mm
Profundidade: 107,5 mm
Montagem por parafusos, porcas e arruelas, direta na parede do painel elétrico.

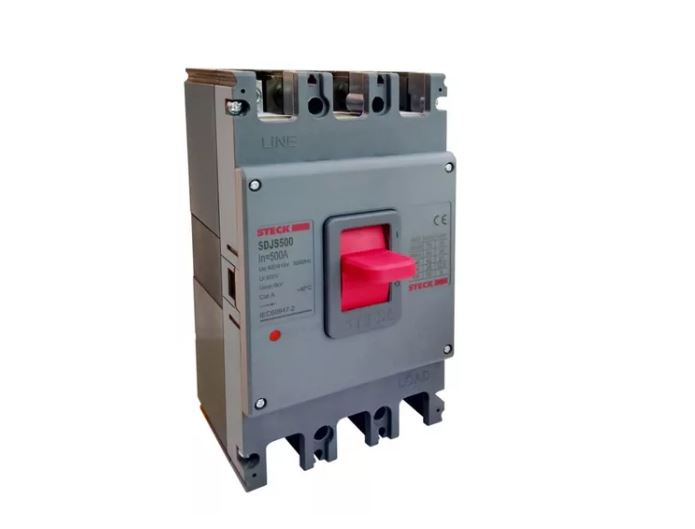

IMAGEM ILUSTRATIVA
